Пресована челична плоча која подржава бетон под пода позната је као подна палуба. Стеел Бар Трусс Децк се прилагођава захтевима брзе конструкције главне челичне конструкције и пружа чврсту радну платформу у кратком року. Стеел-Барс Трусс Децк је нова генерација подних палуба које су развиле грађевински инжењери.
Стеел-Барс Трусс Децк је нова генерација подних палуба које су развиле грађевински инжењери. Челичне шипке у подној палуби се обрађују у челичне траке са полуаутоматском опремом за заваривање лима у фабрици да бисте заменили повишену висину и носивост подне палубе.
Овај систем интегрише челичне шипке у плочу бетонске подне са грађевинским предлошком. Током поступка грађевине, челичне барове палубе могу да издрже тежину влажног бетона на подну плочу и грађевинском оптерећењу. Током периода употребе, горњи и доњи челични шипке челичне решетке раде заједно са бетоном у целини да издрже оптерећење употребе.
Стеел-Барс Трусс Децк формира се повезивањем челичних решетка и доњих лима кроз запаљење места отпорности. Челични барови одлично је од челичних шипки, који се користе као горњи акорд, доњи акорд и веб барови у складу са различитим положајем. Доњи лим може се израдити од поцинковане челичне плоче или челичне плоче хладно ваљане.

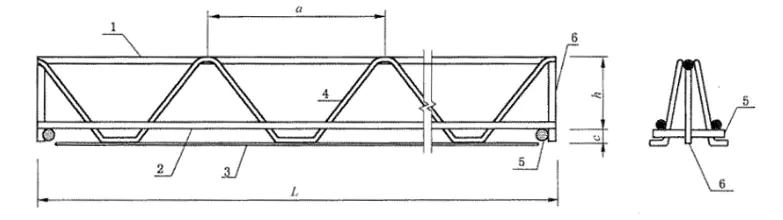

Надморска висина

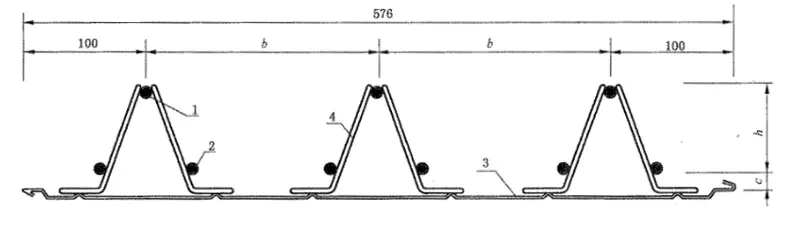

Пресек
1, горњи акорд; 2, доњи акорд;
3, доњи лист; 4, веб барови;
5, хоризонтално ојачање подршке; 6, вертикалне траке за подршку.
Л: Дужина плоче спрата од челичног решетка, ≤12000мм;
Х: Висина челичних Труса, 70 ~ 170 мм
О: Удаљеност између одсека челичних решетка, 200 мм;
Б: Размак између челичних бар Труссес, 188 мм;
ц: дебљина бетонског поклопца, 15 мм;

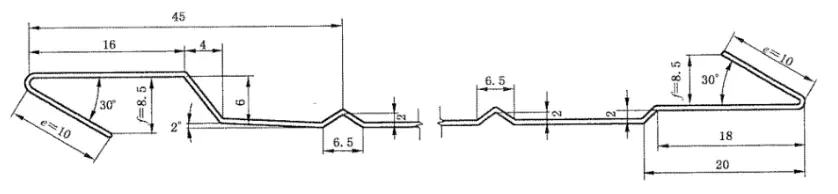

Дијаграм доњег лима
Пре постављања челичних барова, референтна линија треба да буде постављена према почетном положају приказаном на цртежу. Први одбор треба да се усклади са референтном линијом, а остале плоче су уграђене у редоследу. Веза даске усваја поступак причвршћивања, а веза за причвршћивање између плоча треба да буде тесна да би се осигурало да нема цурења приликом излијевања бетона.
